كيف تصنع الدوائر الإلكترونية المطبوعة في المنزل؟



الدوائر الإلكترونية تجدها في جميع الأجهزة فكلما فكرت في ان تفتح جهاز معين كبير او صغير تجد انه مكون من مجموعة من المكونات الالكترونية الصغيرة موضوعة على لوحة نحاسية ويمكن ان تجدها مطلية باللون الازرق او الاخضر وهو اللون الشائع او يمكن ان تجدها في الاجهزة الرخيصة ليست مطلية يظهر فيها لون النحاس الاصفر .

هذه الالواح هي عبارة عن لوح من الفايبر موضوع عليه طبقة رقيقة من النحاس من جهة واحدة او من الجهتين وتحصل عليها من المحلات التي تبيع الالكترونيات الصغيرة مجرد لوح نحاسي يمكنك ان تشكله وتصنع منه ما تريد ولها اكثر من طريقة نستعرض هنا بعض منها.

طريقة المكواه:

1. لابد اولا من ان تكون لديك الدائرة التي ترغب في عملها مرسومة على برنامج مخصص لاخراج شكل الدائرة بحيث تستطيع طبعها على اللوح النحاسي من ابسط البرامج المستخدمة في ذلك (proteus)

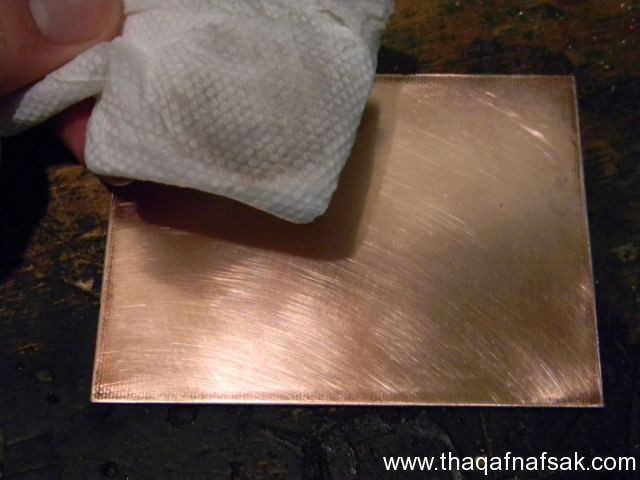

2. تقوم بتنظيف اللوح النحاسي بقطعة من السيلك تنظيفا جيدا حتى لا تؤثر الشوائب والاوساخ على شكل ومستوى تفاعل اللوح معك فيما بعد

3. تقوم بطباعة الدائرة التي قمت بتصميمها على البرنامج على ورق خاص يسمى (ورق جلوسي) او ورق بروجيكتور(في الداتاشو القديم تجد انه يقوم بتوضيح الكتابة على ورق شفاف هذا هو ورق البروجكتور) ولابد من التاكد من ان تكون الطابعة المستخدمة طابعة ليزر وليست احبار ألوان

4. تقوم بتحديد المقاسات التي تريدها على اللوح النحاسي وتقطعه عن طريق قاطع حاد حتى لا تتأذي الطبقة النحاسية

5. تقص الورقة المطبوع عليها الدائرة بزوائد مناسبة وتقوم بتثبيتها جيدا على اللوح النحاسي وتحضر المكواه وهي ساخنة وتظل تكوي الورقة على اللوح النحاسي حوالي من 5 الى 10 دقائق حتى تتاكد من تثبيت الحبر على النحاس

6. حاول نزع الورقة المطبوعة عن النحاس بلطف حتى لا تضر الحبر الساخن الذي طُبع على النحاس وان لم تُتزع الوقة بسهولة حاول وضعا تحت المياه وفركها بلطف أيضَا بعد نزع الورقة كاملة ستجد أن شكل الدائرة التي طبعتها موجود على النحاس وان كانت هناك بعض المسارات التي تلفت أو تقطعت يمكنك أن تعيد رسمها “بقلم دوكو اسود”

7. يجب أن تحضر طبق عميق غير مستخدم في المنزل ولابد أن يكون غير مستخدم لأنك لن تستخدمه مرة أخرى في أي أغراض منزلية وتضع فيه القليل من المياه لكي تقوم بعمل محلول كلورويد الحديديك والذي تحضره من محلات بيع المواد الكيماوية وتضع بها قطعة النحاس المرسوم عليها الدائرة وتحركها قليلًا

سوف يقوم الحمض كلوريد الحديدك التفاعل مع النحاس الغير مغطى بالحبر ويقشطه ويتكون راسب قليل فهذا يعطي شكلًا أفضل للدائرة ويعزل فيها المسارات التي يمر بها التيار

ملحوظة هامة جدَا: حمض كلوريد الحديديك ليس مادة كاوية ولكنه مادة سامة جدًا لذلك يجب أن يُحفظ بعيدًا عن متناول الأطفال كما أنه إذا إنسكب على أي مكان أو أي ملابس فان البقعة التي يتركها ليس لها حل

8. بعد التخلص من النحاس الزائد يمكنك بعد ذلك استخدام الاسيتون للتخلص من الحبر

9. وبهذا تكون قد امتلكت دائرة الكترونية مطبوعة تستطيع بعد ذلك تخريمها (هناك مثقاب صغير خاص بالدوائر المطبوعة تجده عند محلات بيع الإلكترونيات) ولحام المكونات الالكترونية عليها طبقًا للدائرة التي ترغب في تصنيعها

طريقة المواد الحساسة للضوء:

1. هذه المرة يجب طباعة الدائرة الإلكترونية التي رسمتها على البرنامج على رقم بروجيكتور شفاف وسيتضح الضرورة فيما بعد

2. نحضر علبة من مادة حساسة للضوء من أحد المحلات التي تهتم ببيع المكونات الإلكترونية ونقوم برش اللوح النحاسي الذي نريد بها بشكل جيد ومستقيم وفي اتجاه واحد

3. نترك المادة تجف على اللوح النحاسي لمدة لا تقل عن 12 ساعة في غرفة مظلمة تمامًا فكما قلنا أن المادة حساسة للضوء في الأصل

4. بعد أن تجف المادة تمامًا نثبت الدائرة المطبوعة على الورق البروجيكتور على اللوح النحاسي بشكل جيد ولكن هذه المرة تحت ضوء فولريسنت مركز أو أحد اللمبات الموفرة المستخدمة في الأسواق هذه الأيام مدة لا تقل أيضًا عن 12 ساعة (من الأفضل أن نضع اللوح النحاسي تحت الضوء مباشرة عن طريق عمل كرتونة تتدلى منها اللمبة المستخدمة)

5. المادة المستخدمة حساسة للضوء مما يجعل المادة الغير مغطاه بحبر الطباعة تتفاعل معه وتكون مادة أخرى في حين لا يتأثر الجزء المغطى

6. بعد المدة المحددة نرفع الدائرة عن اللوح النحاسي ونضعها في محلول هيدروكسيد الصوديوم (البوطاس كما تعرفه ربات البيوت) سيتفاعل مع المادة التي تتعرضت للضوء ولن يؤثر على التي كانت مغطاه من قبل مما يرفعها عن اللوح النحاسي

7. نكرر عملية كشط النحاس كما في طريقة المكواه عن طريق وضعها في محلول كلوريد الحديديك

8. بهذا تحصل على دائرة مطبوعة إلكترونية تستطيع بعدها أن تقوم بتخريمها ووضع المكونات الإلكترونية عليها

هذه هي الطريقة المستخدمة في المصانع ولكننا نتحايل على الموقف ونقوم بعملها بشكل مصغر ومحترف أيضًا في المنزل وبتكاليف أقل من المصنع



أعتقد أن طريقة المكواة هي الأسهل ^_^
